Product features
Product function
簡介：

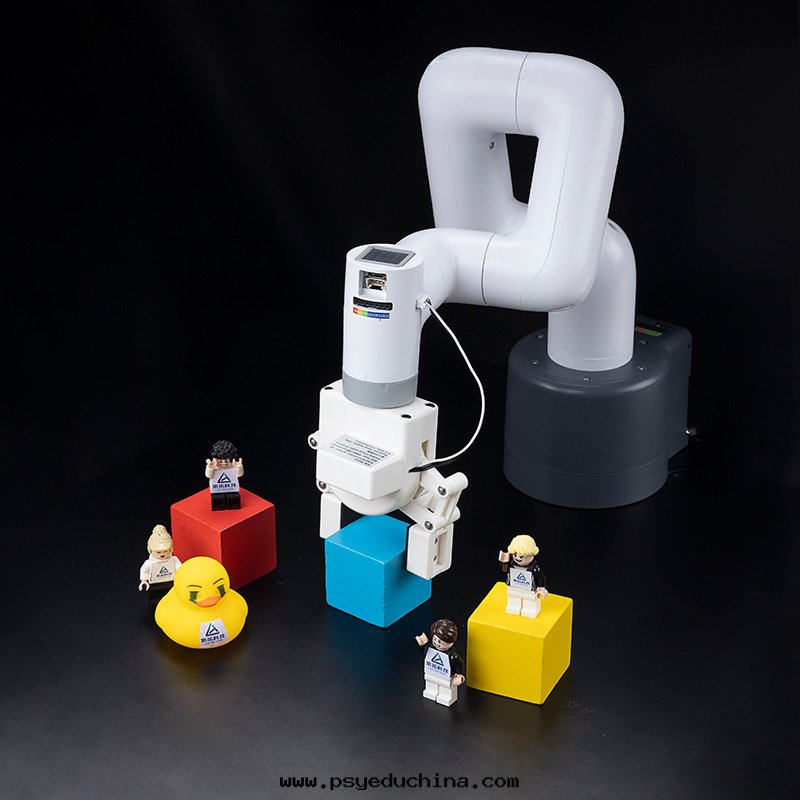

此款机械臂搭载nvidia jetson系列産品，可快速構建图像處理、机械臂控制裸机開發，並保留jetson原 生态開放系統，使二次開發簡單快捷。該机械臂自重1030g，有效载荷250g，臂展280mm，體積小巧 但功能強大，具備豐富的软硬件交互方式及多樣化兼容拓展接口，支持多平台的二次開發，有效幫助用 戶實現多场景的應用開發。
搭载nvidia jetson核心主控
arm64架構多核微處理器，運行Ubuntu平台。
開放角度、坐标、速度、電流、電壓、IO等多種控制接口。
內置Ubuntu 操作系統，專为机器人開發
內置多種開發环境，如：ROS、Python等。
開放系統底层操作權限，支持用戶定制化開發。
支持ROS1+ROS2和图形化編程
支持ROS1+ROS2多版本應用，讓開發不再受限。
支持图形化編程软件，讓机器人編程應用觸手可及。
图像識别 豐富配件 應用廣泛
自带图像識别算法，可選配任意攝像头。
自主搭配显示器、夹爪吸泵等不同配件，實現更多應用化场景。
獨特工業設计，极致小巧
一體化設计，整體机身結構緊湊，淨重僅1030g，十分便于携带。
模块化設计，備件少、維护成本低，可快速拆卸更換，實現即插即用。
高配置，搭配Lego接口
內含6个高性能伺服電机，響應快，慣量小，轉动平滑。
底座及末端带有乐高科技件接口，适用于各项微型嵌入式設備開發。
1 結構參數
1.1 机械臂參數
| 指标 | 參數 |
| 名稱 | 机械臂 |
| 自由度 | 6 |
| 有效負载 | 250g |
| 工作半徑 | 280mm |
| 重量 | 860g |
| 電源輸入 | 12V,5A |
| 工作温度 | -5-45℃ |
1.2 工作空間
1.3 規格尺寸
1.4 關节運动範围
| 關节 | 範围 |
| J1 | -165 ~ +165 |
| J2 | -165 ~ +165 |
| J3 | -165 ~ +165 |
| J4 | -165 ~ +165 |
| J5 | -165 ~ +165 |
| J6 | -175 ~ +175 |
1.5 孔位安裝
机器人底座安裝法蘭，底座同时兼容乐高科技件安裝方式和M4螺丝安裝方式。
机器人末端安裝法蘭，机械臂末端同时兼容乐高科技件孔與螺丝螺紋孔。
2 電子參數
| 指标 | 參數 |
| SOC | ESP32 |
| CPU | NVIDIA Jetson |
| 藍牙/無線 | 有 |
| USB | USB3.0 x4 |
| 显示屏幕 | 無 |
| HDMI接口 | HDMI x2 |
| 自定義按鍵 | 無 |
3 DH參數
SDH參數表：
机械臂電气接口
1 介紹
1.1 底座
A. 底座正面接口如图 2.1.8.2-1 所示:
图 2.1.8.2-1 F底座正面接口
① 功能接口组一
② 功能接口组二
③ 功能接口组三
④ 功能接口组四
B. 底座上面接口如图 2.1.8.2-2 所示:
图 2.1.8.2-2 底座上面接口
① 功能接口组五
1.2 底座接口说明
将功能接口组一中的tx、rx、gnd連接至jetson载板上的tx、rx、gnd即可控制机械臂，其他功能接口無 法使用
2 机械臂末端電气接口
2.1 机械臂末端介紹
A. 机械臂末端如图 2.1.8.2-9 和图 2.1.8.2-10 所示:
图 2.1.8.2-9 机械臂末端
① 夹爪接口
② Atom
图 2.1.8.2-10 机械臂末端
① 功能接口组六
② Grove
③ Type C
2.2 末端接口说明
夹爪接口：用于末端拓展夹爪时使用，當前支持配套的自适應夹爪使用。 Atom：用于 5X5 RGB LED
吸泵接口：該接口在jetson载板上 其他功能接口無法使用
